Fritzing czyli stwórz schemat poglądowy!Podczas zabaw z Arduino przydaje się narysować schemat połączeń między płytką, czujnikami, przekaźnikiem, Arduino. Nie każdy potrafi rysować czyste schematy elektroniczne, nie każdy potrafi je odczytać w sposób prawidłowy i ze zrozumieniem.
Z pomocą przychodzi Fritzing, który ułatwi całą zabawę i pozwoli w prosty sposób przygotować schemat który każdy odczyta.

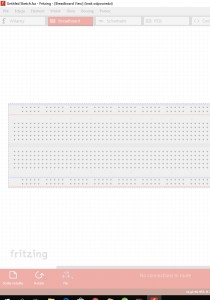

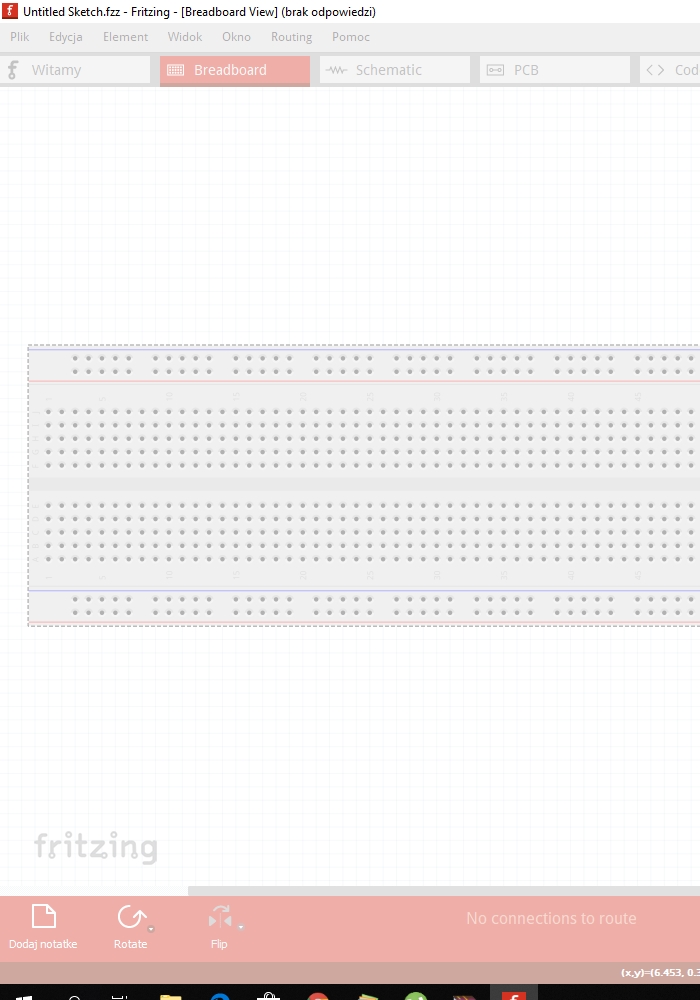

O programieFritzing jest aplikacją przeznaczoną dla elektroników-hobbystów oraz dla wszystkich miłośników elektroniki. Pozwala na stworzenie schematu poglądowego gdzie elementy są przedstawione w przyjazny sposób - prawie jak w rzeczywistości. Mało tego program pozwala też na tworzenie schematów typowo elektronicznych gdzie korzystamy z symboli elementów elektronicznych. Dodatkowo pozwala na stworzenie, zaprojektowanie płytki drukowanej PCB. Dodatkowo pozwala też na pisanie kodu programu i na wgranie go do Arduino jednak ta opcja jak na chwilę obecną moim zdaniem działa dość topornie.
Download FritzingFritzing jest darmowym oprogramowaniem typu CAD, które z powodzeniem zainstalujemy na systemach z rodziny Windows jak i na Linuksach wszelkiej maści czy nawet na Mac OS X.
Aplikacje można pobrać ze strony
http://fritzing.org/download/Przykładowy schematZałącznik:

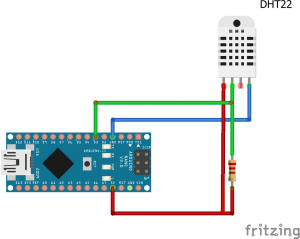

Komentarz: Schemat - Arduino Nano i czujnik DHT22 (Temperatura + Wilgotność)
Fritzing_schemat.png [ 65.1 KiB | Przeglądane 6331 razy ]
Schemat prosty i zarazem czytelny dla każdego. Prawda, że całkiem ładnie to wygląda? Jak zawsze czekam na pytania, jeśli potrzebna będzie pomoc piszcie. Pamiętajcie jeden obraz... sami wiecie
