 Tytuł: Re: Arduino w Astronomii - Sterownik grzałek
PostNapisane: czwartek, 8 sierpnia 2019, 10:14
Offline
Nowy na forum
Avatar użytkownika

Dołączył(a): poniedziałek, 27 maja 2019, 22:04
Posty: 7
Do obliczania punktu rosy wykorzystuję procedurę, którą znalazłem gdzieś w sieci
Kod:
double dewPoint(double celsius, double humidity)
{
  // (1) Saturation Vapor Pressure = ESGG(T)
  double RATIO = 373.15 / (273.15 + celsius);
  double RHS = -7.90298 * (RATIO - 1);
  RHS += 5.02808 * log10(RATIO);
  RHS += -1.3816e-7 * (pow(10, (11.344 * (1 - 1/RATIO ))) - 1) ;
  RHS += 8.1328e-3 * (pow(10, (-3.49149 * (RATIO - 1))) - 1) ;
  RHS += log10(1013.246);

        // factor -3 is to adjust units - Vapor Pressure SVP * humidity
  double VP = pow(10, RHS - 3) * humidity;

        // (2) DEWPOINT = F(Vapor Pressure)
  double T = log(VP/0.61078);   // temp var
  return (241.88 * T) / (17.558 - T);
}

Jeżeli chodzi o tranzystory sterujące grzałkami to prawdę mówiąc nie pamiętam teraz których dokładnie użyłem. Przy maksymalnym możliwym wysterowaniu określiłem prąd i dobrałem z marginesem bezpieczeństwa właściwy tranzystor. Otworzę obudowę i sprawdzę te tranzystorki.

Nowy czujnik będę oczywiście musiał jakoś zabezpieczyć. Nie wiem, może wykorzystam obudowę po zużytym DHT22, o ile wymiary pozwolą. Jednak tego czujnika, który pójdzie pod kopułkę kamery AllSky nie będę osłaniał. Tam są na tyle korzystne warunki, że nie jest to konieczne.

_________________
http://www.supernowe.pl


Góra
 Zobacz profil


 Tytuł: Re: Arduino w Astronomii - Sterownik grzałek
PostNapisane: piątek, 9 sierpnia 2019, 06:24
Offline
Ranga: [3]
Avatar użytkownika

Dołączył(a): niedziela, 28 sierpnia 2011, 19:05
Posty: 338
Lokalizacja: Świętochłowice
Też trafiłem tą funkcję obliczania punktu rosy, ale nie sprawdzałem jej działania.
Co do tranzystorów u siebie zastosuje na 100% jakiś MOSFET, najlepsza opcja.

_________________
SK Dobson 8", Delta Optical Voyager II 12x50

Projekty "Zrób to sam"


Góra
 Zobacz profil

 Tytuł: Re: Arduino w Astronomii - Sterownik grzałek
PostNapisane: sobota, 5 października 2019, 18:54
Offline
Ranga: [3]
Avatar użytkownika

Dołączył(a): niedziela, 28 sierpnia 2011, 19:05
Posty: 338
Lokalizacja: Świętochłowice

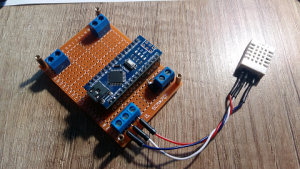

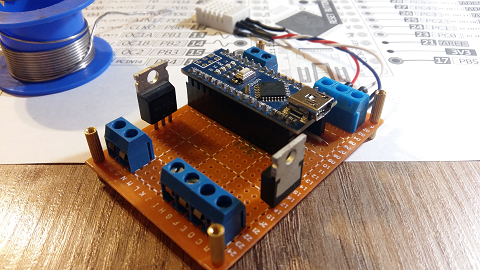

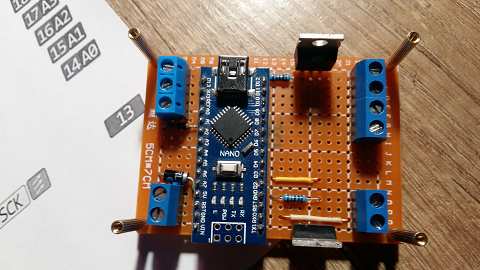

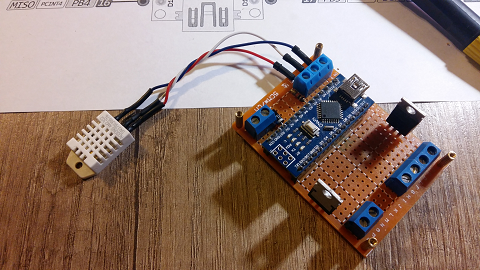

Trochę czasu minęło, ale powstał układ modelowy, na płytce uniwersalnej.
