Jako że ostatnio stałem się szczęśliwym posiadaczem GSO 10” wyposażonego w grzałkę lusterka wtórnego, postanowiłem z tego wynalazku należycie korzystać. Miałem co prawda do testowania wspaniały sterownik naszego forumowego kolegi, jednakże zwyciężyła chęć wypróbowania własnych sił na polu astro-majsterkowania. Tak to zrodził się pomysł skonstruowania, a raczej złożenia z gotowych modułów prostego sterownika grzałek.

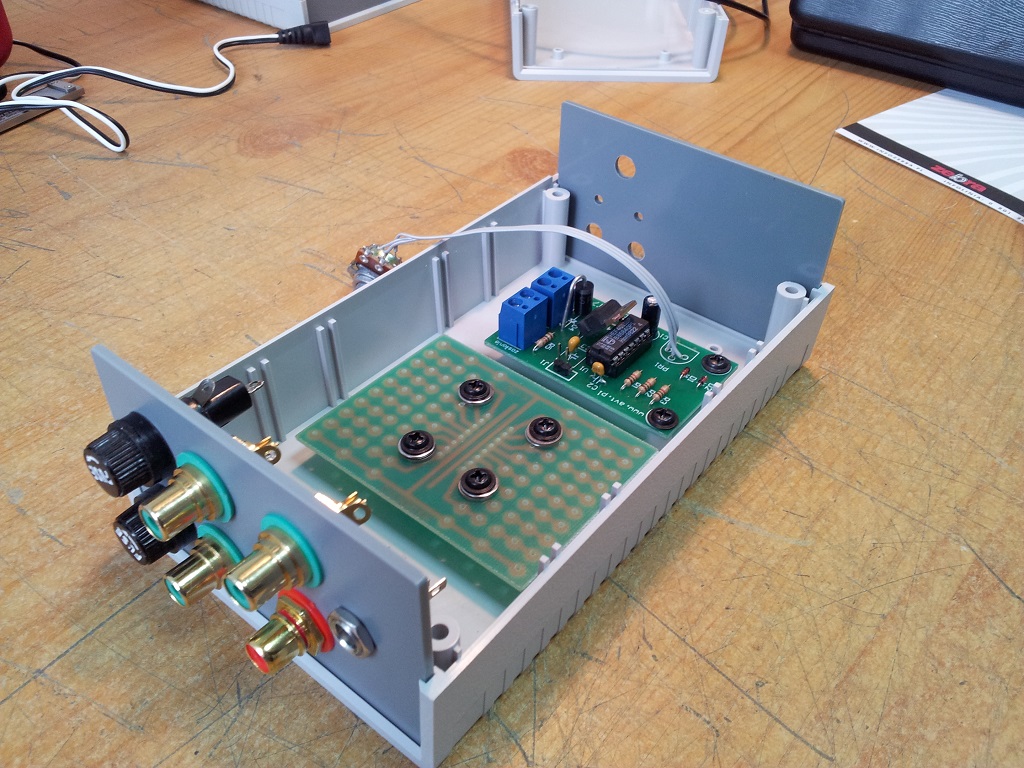

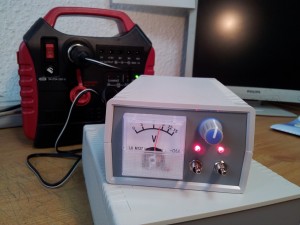

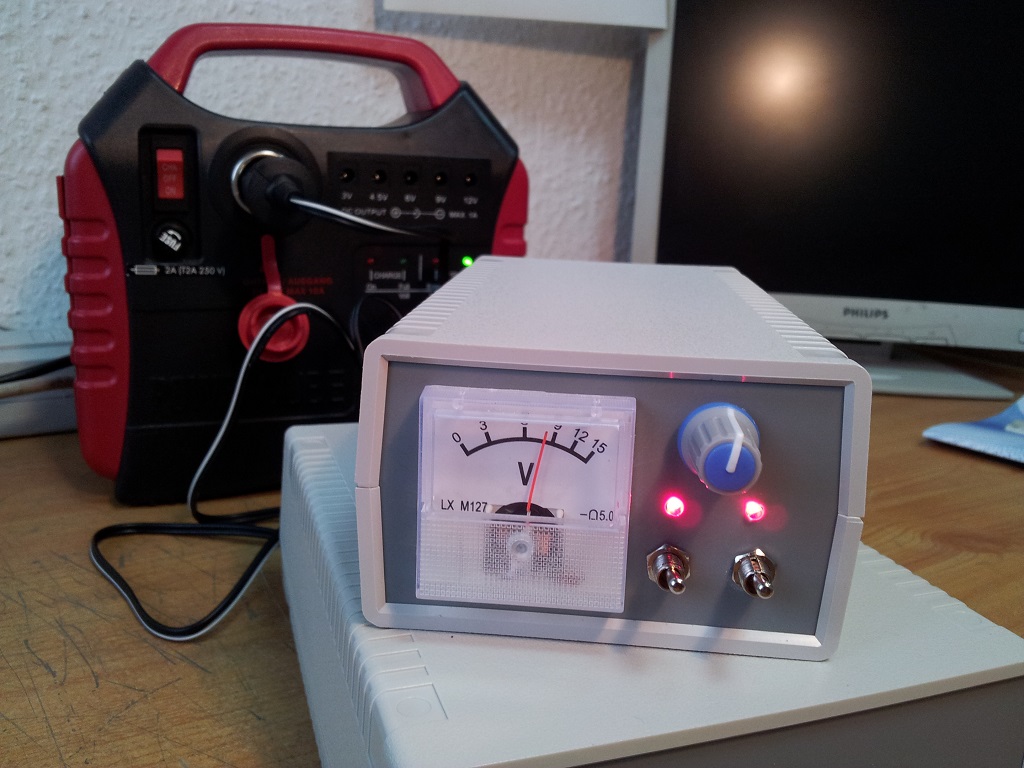

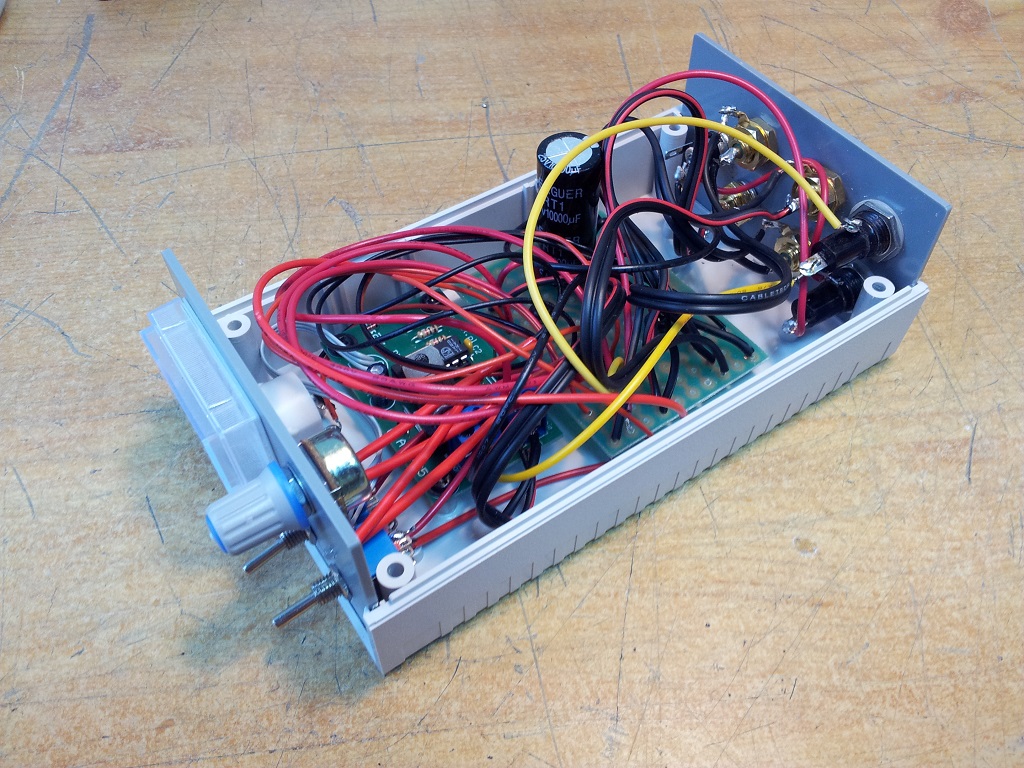

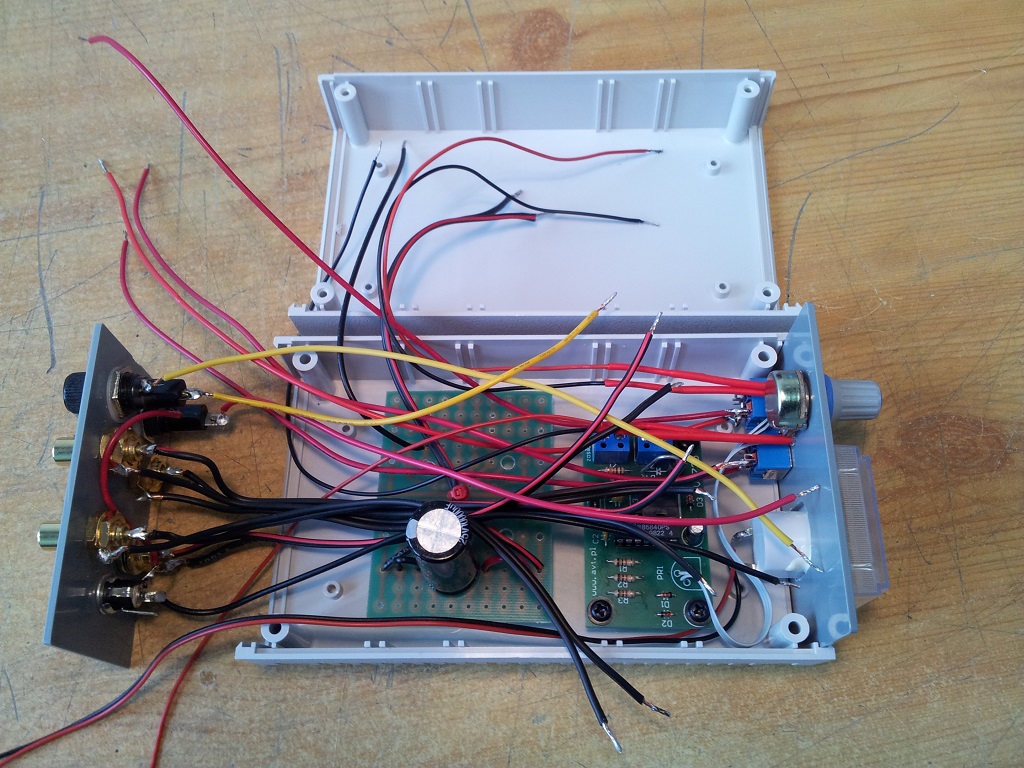

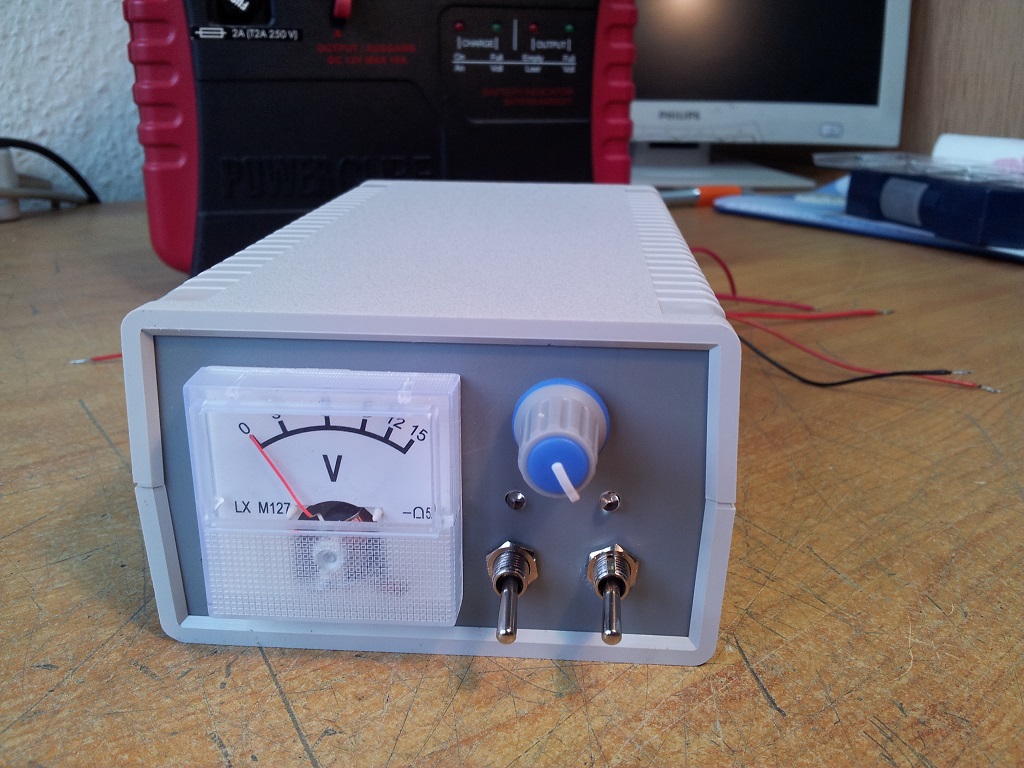

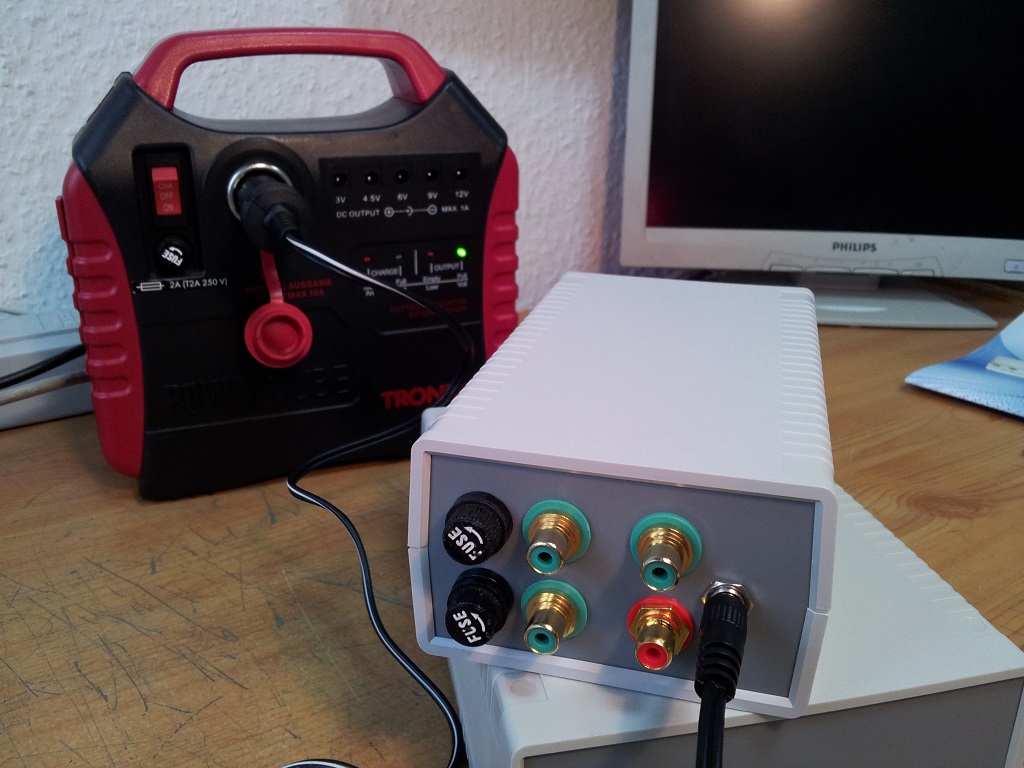

To jednokanałowe urządzenie zasila z tym samym (regulowanym) poziomem napięcia trzy zielone złącza RCA do grzałek. W końcu warunki wilgotnościowe dla lustra wtórnego, szukacza czy okularów są takie same, moc grzałek jest tylko różna w zależności od rodzaju ogrzewanego urządzenia. Czwarte, czerwone gniazdo RCA jest podpięte pod 12V czyli na maksimum i włączane osobnym wyłącznikiem – może się to przydać do szybkiego odparowania okularu albo np. do podłączenia wentylatora lustra głównego. Włączenie urządzenia i dodatkowego napięcia 12V sygnalizowane jest świeceniem czerwonych LED-ów nad odpowiadającymi im wyłącznikami. Dla uproszczenia konstrukcji wskaźnik napięcia na regulowanych wyjściach to mały analogowy woltomierz o zakresie 15V i wymiarach 4x4 cm. Sercem urządzenia jest regulator impulsowy AVT735B, a całość siedzi w obudowie G762. Obwód wejściowy i wyjściowy zabezpieczony jest bezpiecznikami.

Urządzonko działa, dzisiaj przeszło domowe testy, teraz czas ruszyć w pole. Samodzielne poskładanie takiej zabawki daje naprawdę wiele frajdy.

_________________
Adam Skrzypek

GSO 10", SW ED80, SW 90/900, AZ4, Nikon Action VII 10x50
Star Adventurer, Canon 1100D mod

No proszę proszę jakie to talenty się objawiają w te długie pochmurne wieczory Brawo fajną zabawkę złożyłeś gratuluje pomysłu i realizacji

_________________
Wielka wyprawa obserwacyjna Polskiego Towarzystwa Miłośników Astronomii. Islandia 2016.

Gratulacje za konsekwencję i zakończone sukcesem ambicje. Wyrazy szacunku za honorowe zachowanie.
Kibicuję następnym projektom
Pozdrowienia z Białegostoku.

_________________
Pozdrawiam, Amadeusz

Columbus 13"; TSAPO906; PST; HEQ5mod; SAM; ASI533; ASI290; EOS6D

świetnie to wygląda, gratuluję wykonania!
i dzięki, że wstawiłeś opisówkę - może się komuś przydać
pzdr!

_________________
e-mail: rob.urbanek@gmail.com

Adam, dobra robota

Sam się zastanawiałem nad zastosowaniem jednego sterownika, i jestem ciekaw jak z efektywnością sterowania wszystkiego 1 sterownikiem dla różnych mocy grzałek ( 2,8W LW, 6W szukacz, ok 5W okular). Moim zdaniem, jeden sterownik ma sens, w przypadku kiedy wszystkie grzałki pobierają taką samą moc, ale mogę się mylić i czekam na info po kilku testach w boju.

Jeszcze raz gratuluje pomysłu, i wykonania

_________________
GSO 10", FASTRON-5S LED, Platforma Paralaktyczna L.J., Synta 150/750, ATM 80/400, Celestron 15 x 70 , Canon 5D,Canon 5D mkIII, Canon D60, ES: 4,7 6,7 14 24, Lumicon: OIII , UHC

Dzięki chłopaki za miłe słowa!



Właśnie wyszedłem z takiego założenia, że warunki wilgotnościowe są takie same dla wszystkich grzanych urządzeń, to znaczy albo jest bardzo wilgotno i wtedy wszystko grzejemy na maksa, albo jest lekko wilgotno i wtedy idziemy tylko na podtrzymaniu. Wielkość grzanego sprzętu determinuje moc grzałek. Powiedzmy że grzałka okularu ma 5W a LW 3W. Przy małej wilgotności grzejąc połową mocy mamy 2,5W dla okularu i 1,5W dla LW. Proporcja jest zachowana, okular wymaga przecież większej mocy niż LW i powinno być moim zdaniem OK. A jak coś trzeba będzie szybko dogrzać to mam wyjście 12V. W praktyce myślę że będę miał podłączone do wyjść regulowanych szukacz i LW, a okular będę doraźnie podgrzewał z 12V w razie zaparowania, bo jak na razie nie wyobrażam sobie jak żonglując okularami co chwila zakładam i ściągam z niego grzałkę.

Ale - jak wspomniałeś wyżej - są to tylko moje czysto teoretyczne dywagacje. Jedynym sprawdzianem jest test na polu walki, który mam nadzieję niedługo się odbędzie.

A idea wykonania była prosta - chodziło o to by pokazać że ktoś nie zajmujący się na co dzień elektroniką jest w stanie wykonać takie urządzonko.

_________________
Adam Skrzypek

GSO 10", SW ED80, SW 90/900, AZ4, Nikon Action VII 10x50
Star Adventurer, Canon 1100D mod

I o to chodzi Wystarczy trochę chęci by stworzyć coś bardzo przydatnego

_________________
GSO 10", FASTRON-5S LED, Platforma Paralaktyczna L.J., Synta 150/750, ATM 80/400, Celestron 15 x 70 , Canon 5D,Canon 5D mkIII, Canon D60, ES: 4,7 6,7 14 24, Lumicon: OIII , UHC

Fajna rzecz Adi, a podpinając się pod wątek to jakiś czas temu kupiłem przetwornicę 12/230V 500W podobną do tej zasilaną z klem akumulatora i wożę ją wraz z suszarką i krótkim przedłużaczem w pole.
Myślałem też o grzałkach, ale jest to swego rodzaju kłopot, bo jednak troszkę żongluje się okularami i dlatego wybrałem suszarkę.
Może komuś przyda się również mój pomysł.
PS
Główne chyba mi jeszcze nie zaparowało.Przynajmniej nie pamiętam takiego faktu.

_________________
http://www.cro.pl/forum
6 0 5 8 4 9 4 9 3
Karlik 20", GSO 12", Powermate 2",ES 20 - 100*,ES 14, ES 8.8, ES 6.7, OIII, Ultrablock, UHC-S, Pomarańczowy, 10X50
Piwo ma wartości odżywcze, podczas gdy żywność nie ma wartości piwnych

Następne będzie - a jakże - LED-owe podświetlenie walizki z regulacją jasności świecenia diod (wiadomo kto mnie inspiruje ). Sercem urządzenia będzie Zalman Fan Mate 2. Przy zasilaniu z 12V na wyjściu mamy regulację w zakresie 5-12V. Maksymalna obciążalność tego ustrojstwa to 6W. Powinno się nadać, a kosztuje grosze. Jak widać korzystam z półproduktów, cóż, wytrawnym elektronikiem nie jestem. Ale o tym dopiero jak się za to zabiorę.

_________________
Adam Skrzypek

GSO 10", SW ED80, SW 90/900, AZ4, Nikon Action VII 10x50
Star Adventurer, Canon 1100D mod

bardzo chętnie poczytam!

_________________
e-mail: rob.urbanek@gmail.com

Adam, a czy nie lepiej regulator który da regulację od 0 do 12V ?? Jeszcze jak bym miał podpowiedzieć, to zastosowałbym regulator który pracuje też w 9V, by podświetlenie działało też na baterii. W sumie wszystkie moje walizki mają możliwość podłączenia pod SZTROMPAK, jednak i tak korzystam z baterii 9V, bo wygodniej.

_________________
GSO 10", FASTRON-5S LED, Platforma Paralaktyczna L.J., Synta 150/750, ATM 80/400, Celestron 15 x 70 , Canon 5D,Canon 5D mkIII, Canon D60, ES: 4,7 6,7 14 24, Lumicon: OIII , UHC

Dawid, dziękuję za uwagi. Wszystko to jeszcze jest kwestią przemyślenia, a na nie ostatnio nie mam za dużo czasu .

_________________
Adam Skrzypek

GSO 10", SW ED80, SW 90/900, AZ4, Nikon Action VII 10x50
Star Adventurer, Canon 1100D mod

Adamie czy to teraz wyposażenie fabryczne w GSO?

_________________
Pozdrawiam,
Paweł

GSO 10", Celestron 15x70, GSO 30mm, Delta Optical Planetary 12,5; 6mm, UltraBlock 2"

z tego co wiem - nie.

_________________
e-mail: rob.urbanek@gmail.com

Nie, skądże, teleskop w grzałkę doposażył poprzedni właściciel i chwała mu za to


Dawid, nowy SZTROMPAK robi niesamowite wrażenie, w sumie jest godzien osobnego wątku. Ciekaw jestem tylko czy celowo pominąłeś gniazdo zapalniczki 12V, dużo jest jednak urządzeń zasilanych w ten sposób.

_________________
Adam Skrzypek

GSO 10", SW ED80, SW 90/900, AZ4, Nikon Action VII 10x50
Star Adventurer, Canon 1100D mod

Dwa słowa wyjaśnienia dla osób niezorientowanych.


Ano inspiruje mnie osoba Dawida ze swoimi pomysłami i projektami. To on jest naczelnym maniakiem sterownikowo-LED-owym i z Niego biorę przykład.


Oczywiście wykonanie grzałki leżało po stronie Dawida .

_________________
Adam Skrzypek

GSO 10", SW ED80, SW 90/900, AZ4, Nikon Action VII 10x50
Star Adventurer, Canon 1100D mod

Zgadza się Zarówno wykonanie systemu grzałek w moim GSO jak i podświetlenie mojej walizki zleciłem Dawidowi. Fachowa, staranna robota - polecam wszystkim, których nie kręci lutowanie
Szczegóły na http://www.astrohunters.pl/atm-oferta.html

LED-y w samochodzie pozakładałem sobie sam i z własnej inicjatywy bo to banalnie proste i może sobie zrobić każdy

_________________
Pozdrawiam, Amadeusz

Columbus 13"; TSAPO906; PST; HEQ5mod; SAM; ASI533; ASI290; EOS6D

Dzięki koledzy za miłe słowa
W piątek (pierwszy raz od kiedy doposażyłem swój teleskop w grzałki) trafiła się wyjątkowo wilgotna noc. Z zewnątrz teleskop ociekał wodą.
LW na szczęście pozostało suche, dzięki minimalnemu podwyższeniu temperatury. Dzięki temu iż mój egzemplarz Klimastron'a posiada termometr, dowiedziałem się że grzałka na LW 2,8W to sporo za dużo i na przyszłość 2W dla LW w 10" w zupełności powinno wystarczyć, a nie wiem czy i to nie za dużo.

Ja również zachęcam do próbowania swoich sił w majsterkowaniu, i kibicuję nowym pomysłom.

_________________
GSO 10", FASTRON-5S LED, Platforma Paralaktyczna L.J., Synta 150/750, ATM 80/400, Celestron 15 x 70 , Canon 5D,Canon 5D mkIII, Canon D60, ES: 4,7 6,7 14 24, Lumicon: OIII , UHC

A czy schemat tego całego ustrojstwa można dostać?

Kabelki, gotowe płytki, woltomierz, bezpieczniki... ale co dalej?

_________________
Pozdrawiam, Marek Substyk
Portal AstroCD, http://www.astrocd.pl, Forum AstroCD, http://www.forum.astrocd.pl
Sklep Allegro AstroCD - literatura i pomoce naukowe dla miłośników astronomii – facebook.com/Wydawnictwo.AstroCD
Mój profil na Facebooku
tel. 880-184-000 (prywatny), e-mail: astrocd@astrocd.pl (prywatne), m.substyk@urania.edu.pl (Urania-PA), marek.substyk@ptma.pl, zarzad@ptma.pl (PTMA);
tel. 575-572-330 (praca), e-mail: katowice@deltaoptical.pl
------------------------------------------------------------

Wielkie Wyprawy Polskiego Towarzystwa Miłośników Astronomii. USA 2020/Islandia 2020

Nie wiem o co konkretnie pytasz, ale polecam 2 lektury z których częściowo korzystałem Link1, Link2
