W rok po zmajstrowaniu prostego sterownika grzałek (opisanego w wątku obok) postanowiłem doposażyć go w dedykowany zasilacz akumulatorowy 12V. Chciałem aby było to urządzenie w miarę kompaktowe mieszczące się wewnątrz skrzyni Dobsona tak by nie plątało się pod nogami razem z kabelkami w czasie obserwacji.

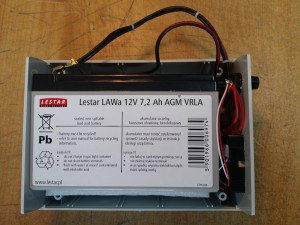

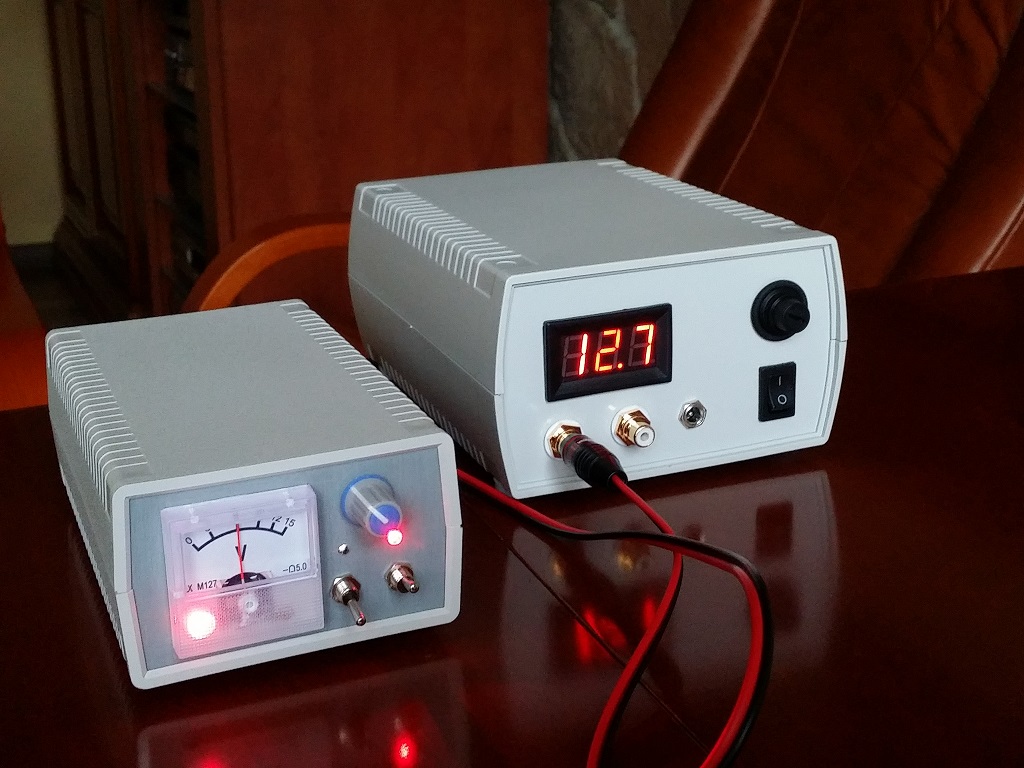

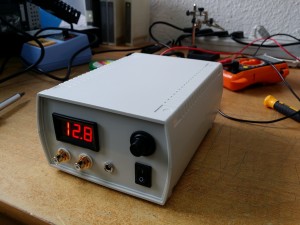

Tak powstał sztromboksik czy prądopaczek lub jak go tam zwał (nie chciałbym kopiować nazw kolegów ale trudno tu cokolwiek wydumać). Jest to typowy akumulator żelowy "ubrany" w obudowę Z-112BJ z wyłącznikiem i gniazdami wyjściowymi 12V (2x RCA + 2,1/5,5) zabezpieczonymi bezpiecznikiem topikowym. Całości dopełnia cyfrowy woltomierz pokazujący aktualne napięcie. Tylna ścianka jest celowo niewykorzystana, tak aby móc dosunąć urządzenie maksymalnie do tyłu w skrzyni Dobsona.

W planach dobudowanie układu monitorującego napięcie ostrzegające akustycznie i za pomocą diody LED przed spadkiem napięcia poniżej ustalonego poziomu. Ma to na celu ochronę akumulatora przed zbyt głębokim rozładowaniem. Ale z planami to różnie bywa .

Poniżej parę fotek:

_________________
Adam Skrzypek

GSO 10", SW ED80, SW 90/900, AZ4, Nikon Action VII 10x50
Star Adventurer, Canon 1100D mod

Ładna konstrukcji i bardziej funkcjonalna od oryginału. Tylko takie małe, ale: Polutuj połączenie pomiędzy akumulatorem a przewodami. (samochodowa wsuwka) Płynie tamtędy największy prąd, szkoda by były by ten przewód upalił się w najmniej oczekiwanym momencie.

Gratuluje.

_________________
Canon EOS 1Ds i klika szkiełek do niego.

WŁASNY INSERTER VIDEO PRZYSTOSOWANY DO OBSERWACJI POZYCJI I ZAKRYĆ.
WŁASNA SŁUŻBA CZASU OPARTA NA SYGNALE DCF77
WŁASNY RADIOTELESKOP W BUDOWIE

A jeszcze jedno.

Kup w AVT kita o nr 2309 to zasilacz buforowany, który z łatwością można przerobić na ładowarkę do żelowych akumulatorów. (przestawić jedny potencjometrem napięcie ładowania) Jest to tak dobry zasilacz, że potrafi regenerować ogniwa. Mam taki sam zrobiony i naprawdę daje radę.

_________________
Canon EOS 1Ds i klika szkiełek do niego.

WŁASNY INSERTER VIDEO PRZYSTOSOWANY DO OBSERWACJI POZYCJI I ZAKRYĆ.
WŁASNA SŁUŻBA CZASU OPARTA NA SYGNALE DCF77
WŁASNY RADIOTELESKOP W BUDOWIE

Cześć Tomku! Dzięki za dobre rady i dobre słowo.

Faktycznie na zdjęciu tego nie widać ale złącza konektorowe są polutowane więc nie powinno z tym być problemu.
Fajnie że wspomniałeś o ładowarce, znowu będzie można zbudować kolejne pudełko .
