 Tytuł: Wymiana smarów i łożysk oraz upgrade HEQ5
PostNapisane: środa, 13 marca 2013, 21:11
Offline
Moderator globalny
Moderator globalny
Avatar użytkownika

Dołączył(a): wtorek, 25 sierpnia 2009, 15:33
Posty: 5201
Lokalizacja: Katowice-Janów

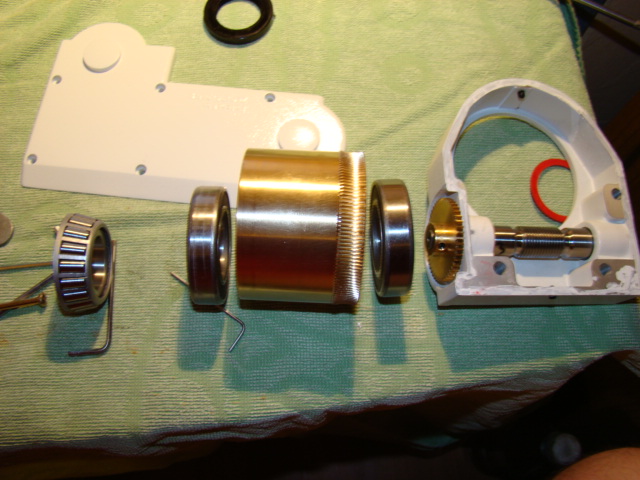

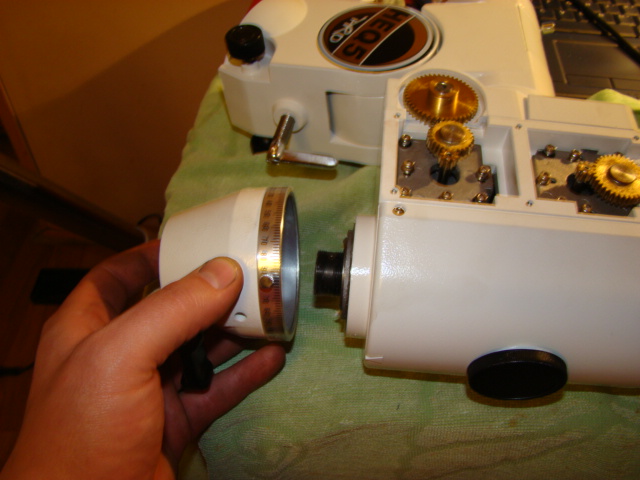

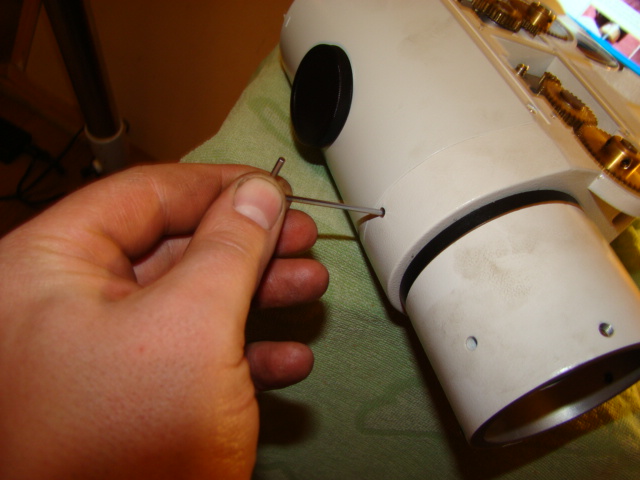

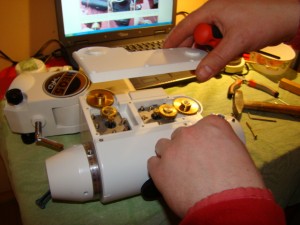

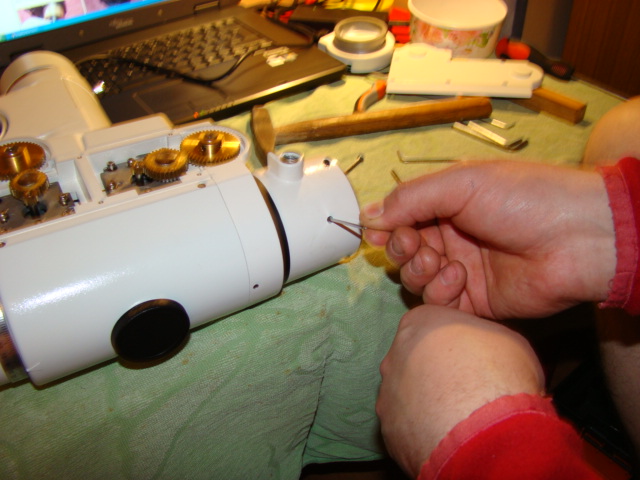

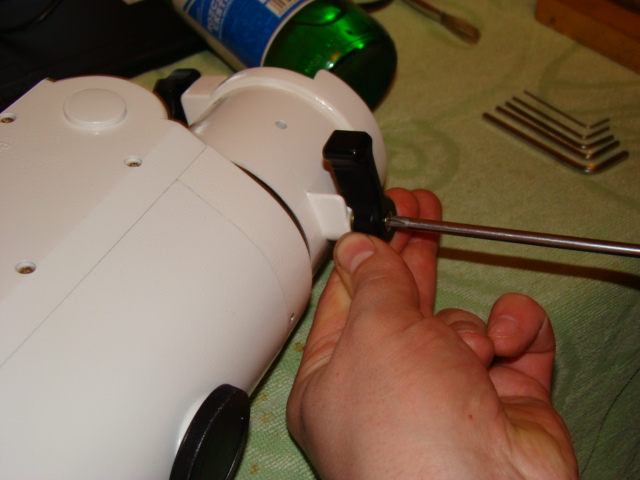

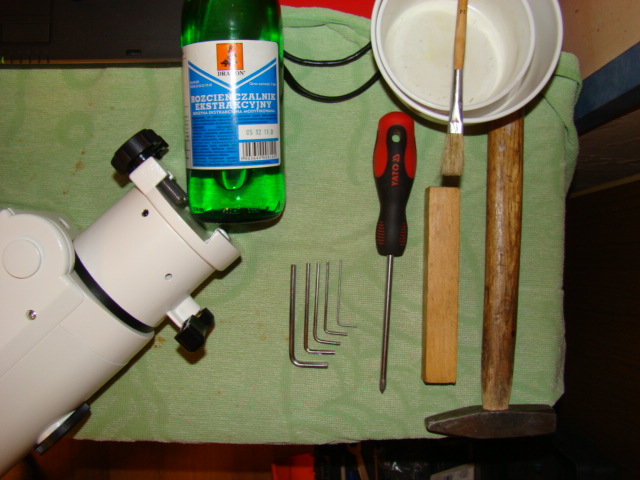

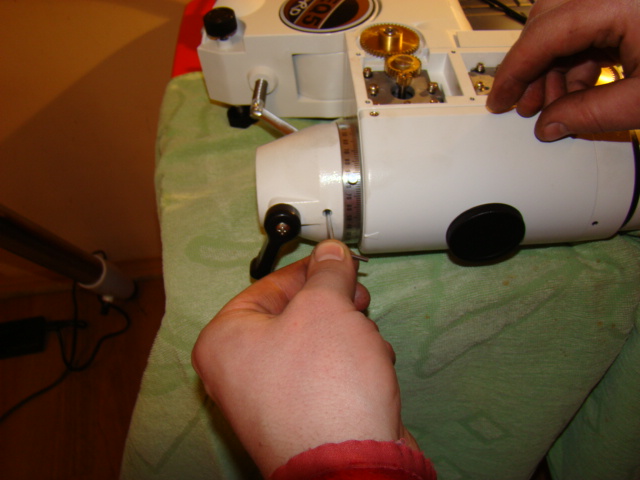

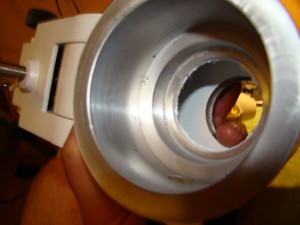

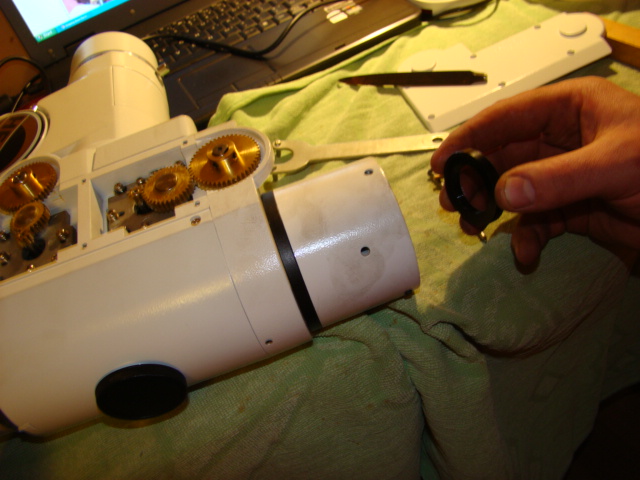

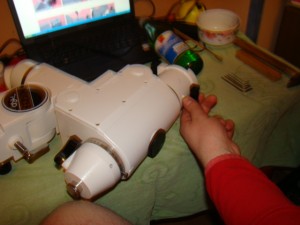

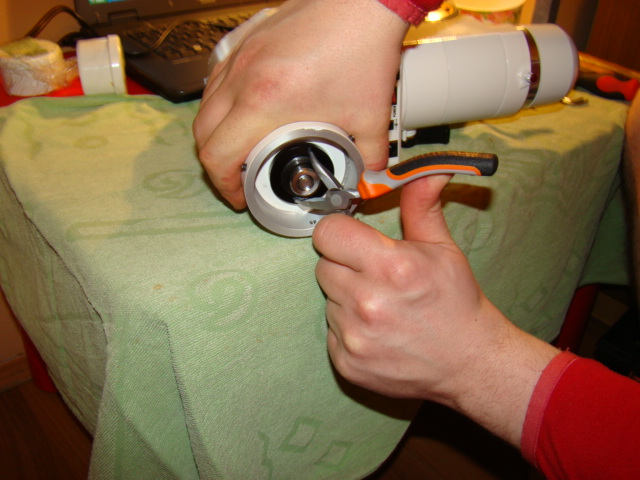

Przedstawiam mały tutorial obrazkowy , który powstał podczas operacjii wymiany smarów w montażach Janusza i Jerzego. Oczywiście składanie następuje w odwrotnej kolejności. ;).Może się komuś przyda, jak znajdę czas i trochę werwy to skrobnę może parę słów.


Załączniki:
DSC08687.JPG [ 105.51 KiB | Przeglądane 19273 razy ]
DSC08688.JPG [ 99.67 KiB | Przeglądane 19273 razy ]
DSC08689.JPG [ 105.37 KiB | Przeglądane 19273 razy ]
DSC08690.JPG [ 115.79 KiB | Przeglądane 19273 razy ]
DSC08691.JPG [ 119.31 KiB | Przeglądane 19273 razy ]
DSC08692.JPG [ 110.48 KiB | Przeglądane 19273 razy ]
DSC08693.JPG [ 125.96 KiB | Przeglądane 19273 razy ]
DSC08694.JPG [ 125.55 KiB | Przeglądane 19273 razy ]
DSC08695.JPG [ 112.03 KiB | Przeglądane 19273 razy ]
DSC08696.JPG [ 117.82 KiB | Przeglądane 19273 razy ]
DSC08697.JPG [ 98.38 KiB | Przeglądane 19273 razy ]
DSC08698.JPG [ 106.75 KiB | Przeglądane 19273 razy ]
DSC08699.JPG [ 117.94 KiB | Przeglądane 19273 razy ]
DSC08700.JPG [ 127.52 KiB | Przeglądane 19273 razy ]
DSC08701.JPG [ 100.87 KiB | Przeglądane 19273 razy ]
DSC08702.JPG [ 123.61 KiB | Przeglądane 19273 razy ]
DSC08703.JPG [ 117.02 KiB | Przeglądane 19273 razy ]
DSC08704.JPG [ 89.11 KiB | Przeglądane 19273 razy ]

_________________
Moje Fotki
tel.512174124 , 511960672
gg: 11790876 e-mail: grzegorzczerneckiastro@interia.pl
TS APO 102/520 f5.1, EQ6R, QHY294M Pro, ZWO ASI 290 MM Mini, Canon EOS 550D.

------------------------------------------------------------
https://drive.google.com/file/d/18pMRcxQoFbOvi1dYEZwy3l8hyanneo3k/view?usp=sharing
Góra
 Zobacz profil

Grzegorz Czernecki
 Tytuł: Re: Wymiana smarów i łożysk w HEQ5
PostNapisane: środa, 13 marca 2013, 21:45
Offline
Moderator globalny
Moderator globalny
Avatar użytkownika

Dołączył(a): wtorek, 25 sierpnia 2009, 15:33
Posty: 5201
Lokalizacja: Katowice-Janów
Tak chodził montaż Jurka przed regulacją

_________________
Moje Fotki
tel.512174124 , 511960672
gg: 11790876 e-mail: grzegorzczerneckiastro@interia.pl
TS APO 102/520 f5.1, EQ6R, QHY294M Pro, ZWO ASI 290 MM Mini, Canon EOS 550D.

------------------------------------------------------------
https://drive.google.com/file/d/18pMRcxQoFbOvi1dYEZwy3l8hyanneo3k/view?usp=sharing
Góra
 Zobacz profil

Grzegorz Czernecki
 Tytuł: Re: Wymiana smarów i łożysk w HEQ5
PostNapisane: środa, 13 marca 2013, 21:54
Offline
Moderator globalny
Moderator globalny
Avatar użytkownika

Dołączył(a): wtorek, 25 sierpnia 2009, 15:33
Posty: 5201
Lokalizacja: Katowice-Janów
A tak po regulacji.


_________________
Moje Fotki
tel.512174124 , 511960672
gg: 11790876 e-mail: grzegorzczerneckiastro@interia.pl
TS APO 102/520 f5.1, EQ6R, QHY294M Pro, ZWO ASI 290 MM Mini, Canon EOS 550D.

------------------------------------------------------------
https://drive.google.com/file/d/18pMRcxQoFbOvi1dYEZwy3l8hyanneo3k/view?usp=sharing
Góra
 Zobacz profil

Bogdan Zagórski
 Tytuł: Re: Wymiana smarów i łożysk w HEQ5
PostNapisane: czwartek, 14 marca 2013, 12:49
Offline
Ranga: [1]
Avatar użytkownika

Dołączył(a): wtorek, 25 sierpnia 2009, 16:19
Posty: 107
Lokalizacja: Mikołów
Dobra robota Grzegorz. Czy to normalne ,że łożyska w montażach SW są tak kiepskie że lepiej od razu je wymienić ?

_________________
Bogdan Zagórski
Góra
 Zobacz profil

Janusz Wiland
 Tytuł: Re: Wymiana smarów i łożysk w HEQ5
PostNapisane: czwartek, 14 marca 2013, 12:52
Offline
Moderator globalny
Moderator globalny
Avatar użytkownika

Dołączył(a): wtorek, 25 sierpnia 2009, 19:19
Posty: 1750
Filmiki zobaczę w domu. Dzięki Grzegorz za robotę i tutorial :).
Tak przy okazji można już w tym wątku zamieścić namiary na te dobre łożyska do HEQ5.

_________________
Pozdrawiam
Janusz Wiland
Zapraszam na http://www.astrojawil.pl
polecam mój darmowy program Nocny Obserwator - pomoc przy teleskopie w nocy,
Obrazek
OCTOPUS TN 150/1230, OCZKO TN 210/1120, ED80, MIKRON TN 122/630.
Obrazek
FASTRON-5m, FASTRON-7, FASTRON-8T i HEQ5.
Góra
 Zobacz profil

Grzegorz Czernecki
 Tytuł: Re: Wymiana smarów i łożysk w HEQ5
PostNapisane: czwartek, 14 marca 2013, 12:57
Offline
Moderator globalny
Moderator globalny
Avatar użytkownika

Dołączył(a): wtorek, 25 sierpnia 2009, 15:33
Posty: 5201
Lokalizacja: Katowice-Janów
Najlepiej wymienić na łożyska firmy SKF, ale symbole podam jak rozbiorę swój montaż, warto je wymienić, bo te, które miałem w dłoniach chodziły nie za ładnie, choć te od Janusza nieco lepiej.

_________________
Moje Fotki
tel.512174124 , 511960672
gg: 11790876 e-mail: grzegorzczerneckiastro@interia.pl
TS APO 102/520 f5.1, EQ6R, QHY294M Pro, ZWO ASI 290 MM Mini, Canon EOS 550D.

------------------------------------------------------------
https://drive.google.com/file/d/18pMRcxQoFbOvi1dYEZwy3l8hyanneo3k/view?usp=sharing
Góra
 Zobacz profil

Adam Skrzypek
 Tytuł: Re: Wymiana smarów i łożysk w HEQ5
PostNapisane: czwartek, 14 marca 2013, 13:04
Offline
Administrator
Administrator
Avatar użytkownika

Dołączył(a): wtorek, 25 sierpnia 2009, 14:04
Posty: 3866
Lokalizacja: Chorzów
Strasznie to zgrzypiało na początku. Masakra.
Jak sobie kiedyś kupię to się do Ciebie zgłoszę, Grześ ;) :)

_________________
Adam Skrzypek

GSO 10", SW ED80, SW 90/900, AZ4, Nikon Action VII 10x50
Star Adventurer, Canon 1100D mod
Góra
 Zobacz profil

Janusz Wiland
 Tytuł: Re: Wymiana smarów i łożysk w HEQ5
PostNapisane: czwartek, 14 marca 2013, 13:18
Offline
Moderator globalny
Moderator globalny
Avatar użytkownika

Dołączył(a): wtorek, 25 sierpnia 2009, 19:19
Posty: 1750
Grzegorz Czernecki napisał(a):
Najlepiej wymienić na łożyska firmy SKF, ale symbole podam jak rozbiorę swój montaż, warto je wymienić, bo te, które miałem w dłoniach chodziły nie za ładnie, choć te od Janusza nieco lepiej.

O fajnie :) dobra wiadomość :)

_________________
Pozdrawiam
Janusz Wiland
Zapraszam na http://www.astrojawil.pl
polecam mój darmowy program Nocny Obserwator - pomoc przy teleskopie w nocy,
Obrazek
OCTOPUS TN 150/1230, OCZKO TN 210/1120, ED80, MIKRON TN 122/630.
Obrazek
FASTRON-5m, FASTRON-7, FASTRON-8T i HEQ5.
Góra
 Zobacz profil

Jerzy Krug
 Tytuł: Re: Wymiana smarów i łożysk w HEQ5
PostNapisane: czwartek, 14 marca 2013, 14:24
Offline
Nowy użytkownik
Avatar użytkownika

Dołączył(a): sobota, 12 stycznia 2013, 13:56
Posty: 47
Zdumiewające, strach pomyśleć co się będzie działo gdy zacznę ten montaż eksploatować.
Grzesiu, wielkie dzięki.

_________________
------------------------------------------------------------
III Wielka wyprawa obserwacyjna Polskiego Towarzystwa Miłośników Astronomii. Weź w niej udział poprzez internet.
Góra
 Zobacz profil

Tomasz Famulski
 Tytuł: Re: Wymiana smarów i łożysk w HEQ5
PostNapisane: czwartek, 14 marca 2013, 14:39
Offline
Ranga: [4]
Ranga: [4]
Avatar użytkownika

Dołączył(a): czwartek, 10 marca 2011, 19:16
Posty: 595
Heh mój narazie chodzi jak ten pierwszy :)

_________________
Wielka wyprawa obserwacyjna Polskiego Towarzystwa Miłośników Astronomii. Islandia 2016.
Góra
 Zobacz profil

Jacek M.
 Tytuł: Re: Wymiana smarów i łożysk w HEQ5
PostNapisane: piątek, 15 marca 2013, 19:03
Mój też chodził jak ten na pierwszym filmiku co było okropnie denerwujące i wzbudzało śmiech rodziny...
łożyska i smary wymieniłem w Astrokraku - teraz jest dużo lepiej. Ja niestety nigdy nie rozbierałem takiego sprzętu i nie ukrywam sam miałbym obawy rozbierać sprzęt za ponad 3000 zł nie znając się na tym. Jak obejrzałem co siedziało w środku, to w cale mnie nie dziwi, że tak to wszystko grzechocze. Smar chiński to też tłusta i lepiąca pasta.
Góra


Łukasz Socha
 Tytuł: Re: Wymiana smarów i łożysk w HEQ5
PostNapisane: środa, 20 marca 2013, 13:26
Offline
Ranga: [1]
Avatar użytkownika

Dołączył(a): poniedziałek, 31 maja 2010, 07:40
Posty: 127
Lokalizacja: Nieborowice
Gratuluję udanej operacji :)
Ja korzystałem z tutoriala na stronce http://www.astro-baby.com/heq5-rebuild/heq5-m1.htm . Cały proces rozbierania i czyszczenia zajął mi około 1.5h, składanie i regulacja drugie tyle.
Łożyska potrzebne do wymiany to (komplet dla obu osi HEQ5 Pro):
6x 6006 2RS dwustronnie uszczelniane - główne łożyska osi RA i Dec
2x 30205 stożkowe - łożyska oporowe osi RA i Dec
4x 689 Z (albo 618/9 Z) dwustronnie zakryte - łożyska ślimaka

Łożyska ślimaka kupiłem japońskie EZO, pozostałe naszej rodzimej produkcji z Kraśnika. Cały komplet to około 150zł. Dla porównania taki komplet łożysk made in china to około 1/3 tej kwoty. Smarowanie smarem litowym CX80 łożyska, oraz smar molibdenowy ślimak i ślimacznice.

_________________
TS130/910 0.79x, EQ6, Atik383
http://astrojolo.com
Góra
 Zobacz profil

Wojciech Górski
 Tytuł: Re: Wymiana smarów i łożysk w HEQ5
PostNapisane: piątek, 22 marca 2013, 00:04
Offline
Ranga: [1]
Avatar użytkownika

Dołączył(a): niedziela, 25 listopada 2012, 03:31
Posty: 65
Lokalizacja: Szczytno warmińsko-mazurskie
Jak mam nowego HEQ5 to też do wymiany łożyska i smarowanie ?
Ponad 3 tysie i sprzęt do poprawki ? Oj boli.
Góra
 Zobacz profil

Grzegorz Czernecki
 Tytuł: Re: Wymiana smarów i łożysk w HEQ5
PostNapisane: piątek, 22 marca 2013, 08:29
Offline
Moderator globalny
Moderator globalny
Avatar użytkownika

Dołączył(a): wtorek, 25 sierpnia 2009, 15:33
Posty: 5201
Lokalizacja: Katowice-Janów
No niestety, ale to tylko chińszczyzna, jak po wybiciu łożysk zobaczyłem na zatoczonych miejscach jakość odlewów to hmmm.............. :oops:

_________________
Moje Fotki
tel.512174124 , 511960672
gg: 11790876 e-mail: grzegorzczerneckiastro@interia.pl
TS APO 102/520 f5.1, EQ6R, QHY294M Pro, ZWO ASI 290 MM Mini, Canon EOS 550D.

------------------------------------------------------------
https://drive.google.com/file/d/18pMRcxQoFbOvi1dYEZwy3l8hyanneo3k/view?usp=sharing
Góra
 Zobacz profil

Rafał Malczyk
 Tytuł: Re: Wymiana smarów i łożysk w HEQ5
PostNapisane: piątek, 22 marca 2013, 09:05
Offline
Ranga: [4]
Ranga: [4]
Avatar użytkownika

Dołączył(a): wtorek, 10 stycznia 2012, 09:50
Posty: 737
Lokalizacja: Częstochowa
Grzesiu, robota niesamowita :) , szkoda tylko że w ogóle trzeba to rozbierać i wymieniać części bo powinno to chodzić trochę dłużej bez kapitalnego remontu.

_________________
Pozdrawiam
Rafał Malczyk
moje filmy - Vimeo, moje fotki - Flickr
------------------------------------------------------------
III Wielka wyprawa obserwacyjna Polskiego Towarzystwa Miłośników Astronomii. Weź w niej udział poprzez internet.
Góra
 Zobacz profil

Grzegorz Czernecki
 Tytuł: Re: Wymiana smarów i łożysk w HEQ5
PostNapisane: piątek, 22 marca 2013, 10:15
Offline
Moderator globalny
Moderator globalny
Avatar użytkownika

Dołączył(a): wtorek, 25 sierpnia 2009, 15:33
Posty: 5201
Lokalizacja: Katowice-Janów
Chodzić to będzie na pewno bez tych operacji, bo nie można tego nazwać remontem, tylko raczej tuningiem, którego celem jest poprawa dokładności prowadzenia, do wizuala nie trzeba tego robić, tylko kto kupuje taki montaż wyłącznie do wizuala? :twisted:

_________________
Moje Fotki
tel.512174124 , 511960672
gg: 11790876 e-mail: grzegorzczerneckiastro@interia.pl
TS APO 102/520 f5.1, EQ6R, QHY294M Pro, ZWO ASI 290 MM Mini, Canon EOS 550D.

------------------------------------------------------------
https://drive.google.com/file/d/18pMRcxQoFbOvi1dYEZwy3l8hyanneo3k/view?usp=sharing
Góra
 Zobacz profil

Rafał Malczyk
 Tytuł: Re: Wymiana smarów i łożysk w HEQ5
PostNapisane: piątek, 22 marca 2013, 16:49
Offline
Ranga: [4]
Ranga: [4]
Avatar użytkownika

Dołączył(a): wtorek, 10 stycznia 2012, 09:50
Posty: 737
Lokalizacja: Częstochowa
Jak by tego nie nazwać to dźwięki wydawane przed regulacją są mocno niepokojące. Po wszystkich twoich zabiegach jest o niebo lepiej.

_________________
Pozdrawiam
Rafał Malczyk
moje filmy - Vimeo, moje fotki - Flickr
------------------------------------------------------------
III Wielka wyprawa obserwacyjna Polskiego Towarzystwa Miłośników Astronomii. Weź w niej udział poprzez internet.
Góra
 Zobacz profil

Grzegorz Czernecki
 Tytuł: Re: Wymiana smarów i łożysk w HEQ5
PostNapisane: piątek, 22 marca 2013, 19:47
Offline
Moderator globalny
Moderator globalny
Avatar użytkownika

Dołączył(a): wtorek, 25 sierpnia 2009, 15:33
Posty: 5201
Lokalizacja: Katowice-Janów
Jak będę robił swój to wrzucę fotki jak rozebrać oś RA.

_________________
Moje Fotki
tel.512174124 , 511960672
gg: 11790876 e-mail: grzegorzczerneckiastro@interia.pl
TS APO 102/520 f5.1, EQ6R, QHY294M Pro, ZWO ASI 290 MM Mini, Canon EOS 550D.

------------------------------------------------------------
https://drive.google.com/file/d/18pMRcxQoFbOvi1dYEZwy3l8hyanneo3k/view?usp=sharing
Góra
 Zobacz profil

Marcin Książek
 Tytuł: Re: Wymiana smarów i łożysk w HEQ5
PostNapisane: poniedziałek, 1 kwietnia 2013, 10:27
Offline
Ranga: [2]
Avatar użytkownika

Dołączył(a): sobota, 14 stycznia 2012, 16:05
Posty: 158
Lokalizacja: Zabrze
Grzegorz mam pytanie, jak powinien być ustawiony znacznik na lunetce biuegunowej względem obrazka polarnej w lunetce ??

_________________
Pozdrawiam
Marcin

Pozdrawiam
Marcin
_________________

Celestron CGE, TSAPO81Q, Astrotech AT72ED, kamery: Atik 428ex mono, Guider EGZ-60 z ASI120MM, koło z filtrami LRGBHaSIIOIII, Astronomik CLS CCD, Nikon D3100
Góra
 Zobacz profil

Grzegorz Czernecki
 Tytuł: Re: Wymiana smarów i łożysk w HEQ5
PostNapisane: poniedziałek, 1 kwietnia 2013, 10:47
Offline
Moderator globalny
Moderator globalny
Avatar użytkownika

Dołączył(a): wtorek, 25 sierpnia 2009, 15:33
Posty: 5201
Lokalizacja: Katowice-Janów
Nie bardzo wiem o co Ci chodzi, Tu wszystko pisze ,ja ustawiam zawsze według tego tutorialu http://www.astronoce.pl/artykuly.php?id=13

_________________
Moje Fotki
tel.512174124 , 511960672
gg: 11790876 e-mail: grzegorzczerneckiastro@interia.pl
TS APO 102/520 f5.1, EQ6R, QHY294M Pro, ZWO ASI 290 MM Mini, Canon EOS 550D.

------------------------------------------------------------
https://drive.google.com/file/d/18pMRcxQoFbOvi1dYEZwy3l8hyanneo3k/view?usp=sharing
Góra
 Zobacz profil

Wyświetl posty nie starsze niż:  Sortuj wg
Utwórz nowy wątek Odpowiedz w wątku
Przejdź na stronę 1, 2  Następna strona

Strona główna forum » Sprzęt obserwacyjny » Montaże

Strefa czasowa: UTC + 2


Kto przegląda forum

Użytkownicy przeglądający ten dział: Brak zidentyfikowanych użytkowników i 2 gości

Nie możesz rozpoczynać nowych wątków
Nie możesz odpowiadać w wątkach
Nie możesz edytować swoich postów
Nie możesz usuwać swoich postów
Nie możesz dodawać załączników

Szukaj:
Skocz do:
cron
Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Przyjazne użytkownikom polskie wsparcie phpBB3 - phpBB3.PL
