Dziś rano wywiązała się w jednym wątku dyskusja z Grzegorzem Czerneckim odnośnie kabla USB do aparatu...
Zakończyła się ta rozmowa jego wizytą u mnie oraz zbudowanym termometrem komunikującym się z komputerem
za pomocą portu COM. Konstrukcja z punktu połączeń elektronicznych jest banalna, co do wykonania przyznaję
trzeba się troszkę potrudzić ale końcowy efekt opłaci się. Sercem naszego termometru jest układ firmy Dallas DS1820.
Do budowy użyto kilku elementów elektronicznych ogólnie dostępnych w sklepach, kawałeczka płytki uniwersalnej przyciętej w sposób umożliwiający jej zamocowane oraz wtyczki DB9 żeńskiej.
Załącznik:
1.JPG [ 243.4 KiB | Przeglądane 13217 razy ]
Schemat został zaczerpnięty ze strony
http://grzesiek21.republika.pl/termo.htmZałącznik:
schemat.gif [ 5.75 KiB | Przeglądane 13217 razy ]
Uwaga nr 1: na schemacie widnieje dioda Zenera 6,2V - użyłem diody Zenera 5,1VUwaga nr 2: nie mogą być użyte zwykłe diody (spadek napięcia 0,6V) tylko właśnie diody Schottky'ego (spadek napięcia 0,2V)Budowę urządzenia rozpocząłem od przycięcia i dopasowania płytki uniwersalnej oraz przylutowaniu jej do wyprowadzeń złącza DB9.
Wykorzystany jest tylko "górny" rząd pinów od 1 do 5, z czego piny 2 (RxD), 3 (TxD), 4 (DTR), 5 (GND) są używane przez układ.
Załącznik:
2.JPG [ 237.12 KiB | Przeglądane 13217 razy ]
Załącznik:
3.JPG [ 259.98 KiB | Przeglądane 13217 razy ]
Następnie zamontowane zostały elementy elektroniczne, dwie diody Zenera, rezystor oraz dwie diody Schottky'ego.
Załącznik:
4.JPG [ 227.67 KiB | Przeglądane 13217 razy ]
Załącznik:
5.JPG [ 252.82 KiB | Przeglądane 13217 razy ]

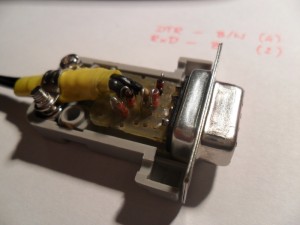

Przylutowałem kabel do którego jest przylutowany układ DS1820
Załącznik:
6.JPG [ 226.81 KiB | Przeglądane 13217 razy ]
Efekt końcowy...
Załącznik:
7.JPG [ 267.34 KiB | Przeglądane 13217 razy ]
Jak widać zakończenie układu czyli to co najważniejsze - DS1820 - na zdjęciu jest jaki jest czyli "na pajączka".
Nie wykonywałem osobnej mini płytki drukowanej (uniwersalnej) do jego montażu jednak tak może powstać.
Również można przylutować przewody, a połączenia zabezpieczyć koszulkami termokurczliwymi.
Nadmienię, że układ powstał całkowicie w spontanie na prośbę Grzegorza, od siebie dodam, że należy układ zabezpieczyć
przed wpływami czynników zewnętrznych. Dokładnie rzecz biorąc samą płytkę układu. Wykonanie i zabezpieczenie sensora (DS1820) jest raczej sprawą indywidualną. Tu pole popisu ma już użytkownik.
Układ doskonale działa z oprogramowaniem ze strony
http://grzesiek21.republika.pl/ oraz z programem
Lampomittari ze strony
http://www.elektroniikka.org/thermometer/?page=downloadW razie pytań wątek do dyspozycji
