Nasz teleskop - Karlik
Jeden z największych teleskopów astronomicznych w Polsce

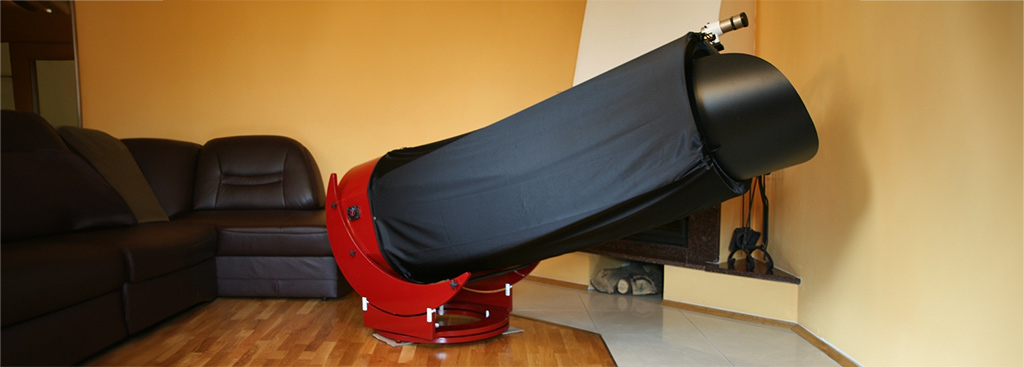

Teleskop Newtona "Karlik"
Karlik to 20 calowy teleskop zwierciadlany, który został zbudowany w maju 2011 roku na zamówienie członków Katowickiego Oddziału Polskiego Towarzystwa Miłosników Astronomii. Teleskop oparty jest na konstrukcji Newtona, która jest najprostszym i najpopularniejszym typem teleskopu zwierciadlanego.
Teleskop w 2020 roku przeszedł renowację optyki. Pokryto raz jeszcze zwierciadło nową warstwą aluminium i dokonano utwardzenia. Zwierciadło zostało zregenerowane w firmie Pevin w Krakowie, ul. Piaskowa 55.

Konstrukcja
Teleskop posiada trzy główne elementy związane z optyką:

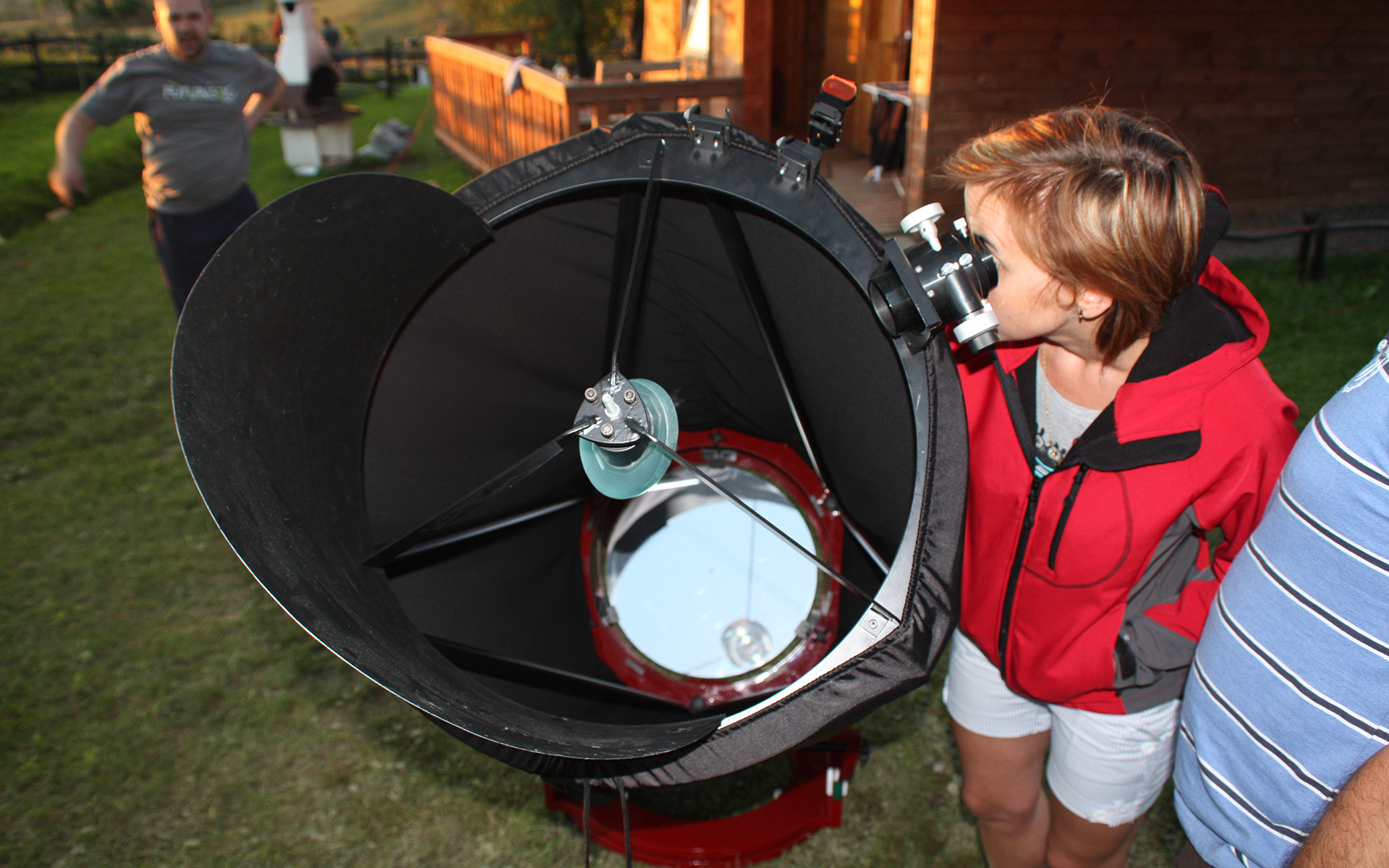

● zwierciadło główne jest wklęsłe i paraboloidalne. Odbija światło od obiektu obserwowanego i skupia je w punkcie zwanym ogniskiem. Zwierciadło główne ma średnicę 0,5 metra i jest wykonane z bardzo dobrej jakości szkła, które jest odporne na zmiany temperatury. Zwierciadło pokryte jest utwardzoną warstwą aluminium.
● płaskie zwierciadło wtórne o rozmiarach 100x140 mm jest ustawione pod kątem 45 stopni do zwierciadła głównego. Odbija światło z ogniska zwierciadła głównego i wyprowadza je poza tubus teleskopu.
● wyciąg okularowy znajduje się na końcu tuby teleskopu i umożliwia stosowanie różnych oklularów o średnicy 2 i 1,25".

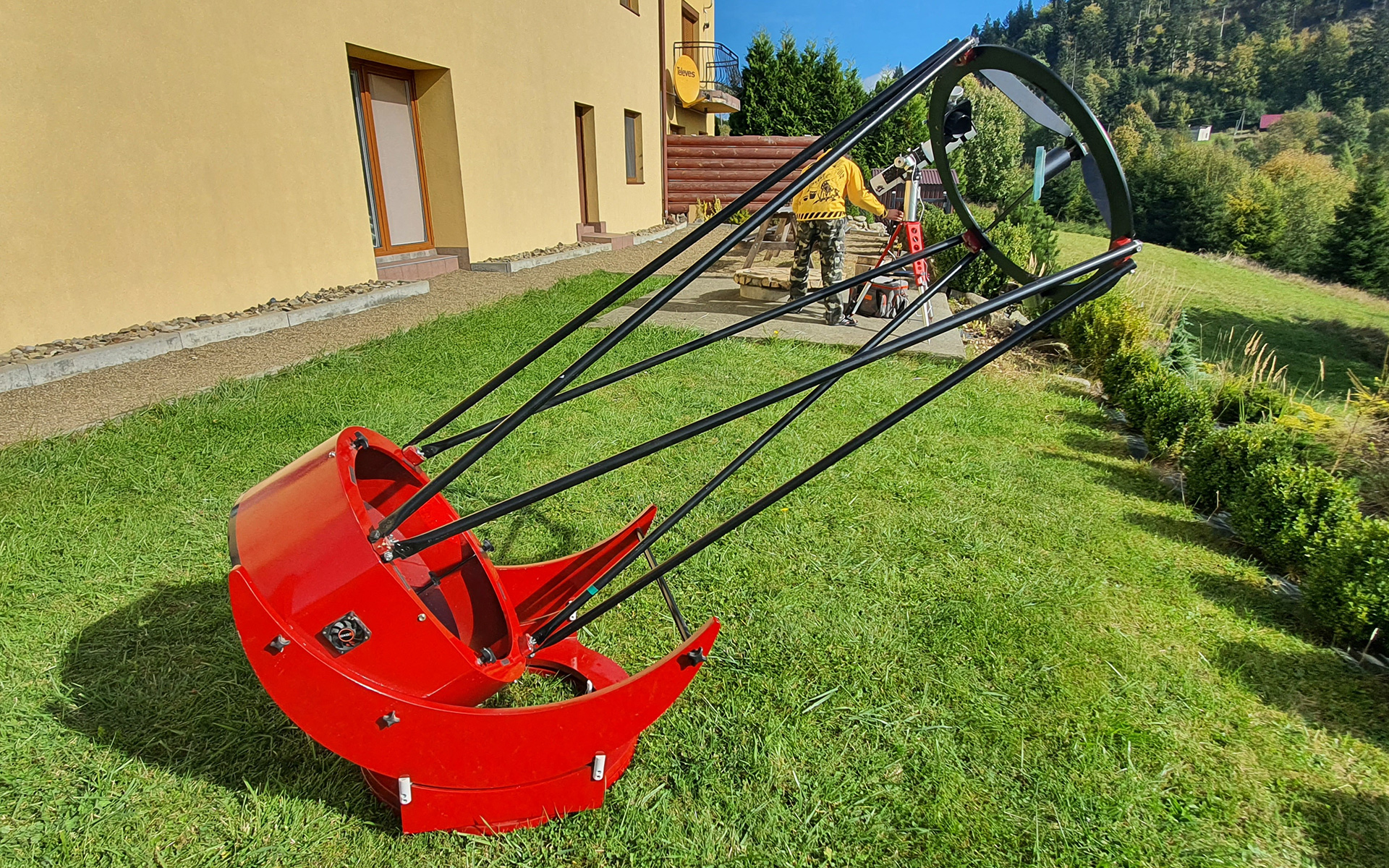

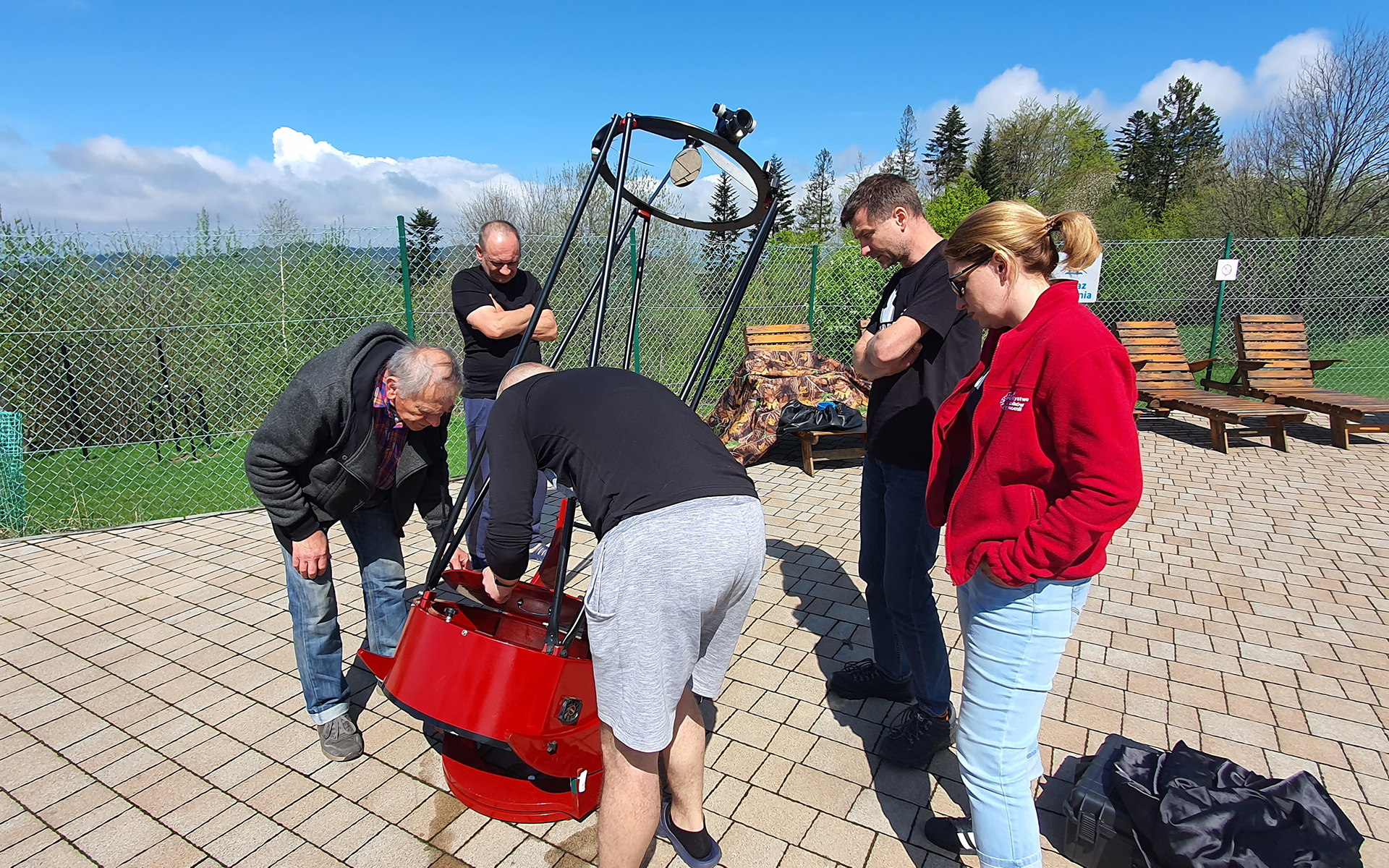

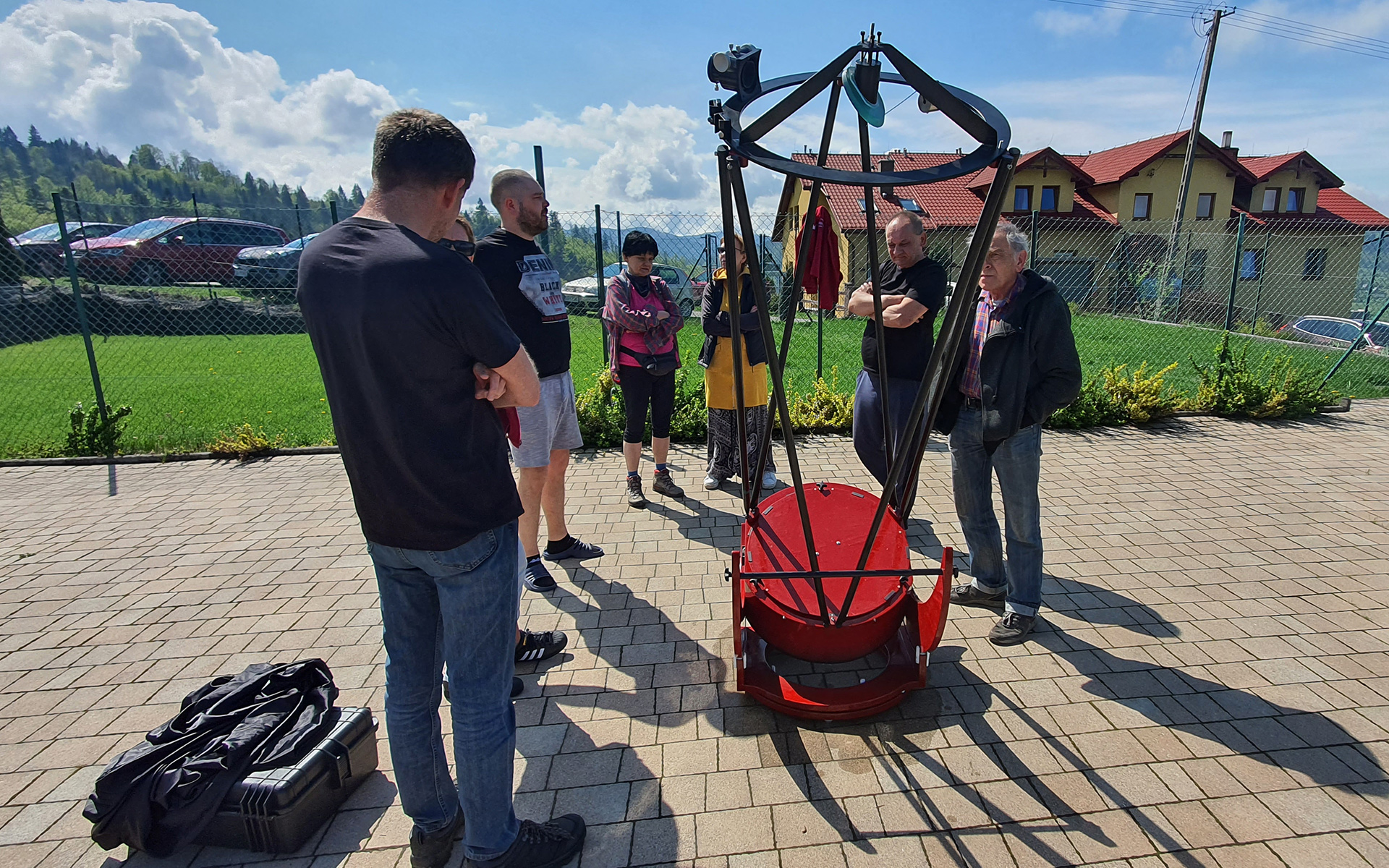

Konstrukcja teleskopu oparta jest o kratownicę, umożliwiając w ten sposób łatwie i szybkie składanie i rozkładanie teleskopu, przy niewielkich relatywnie rozmiarach elementów.

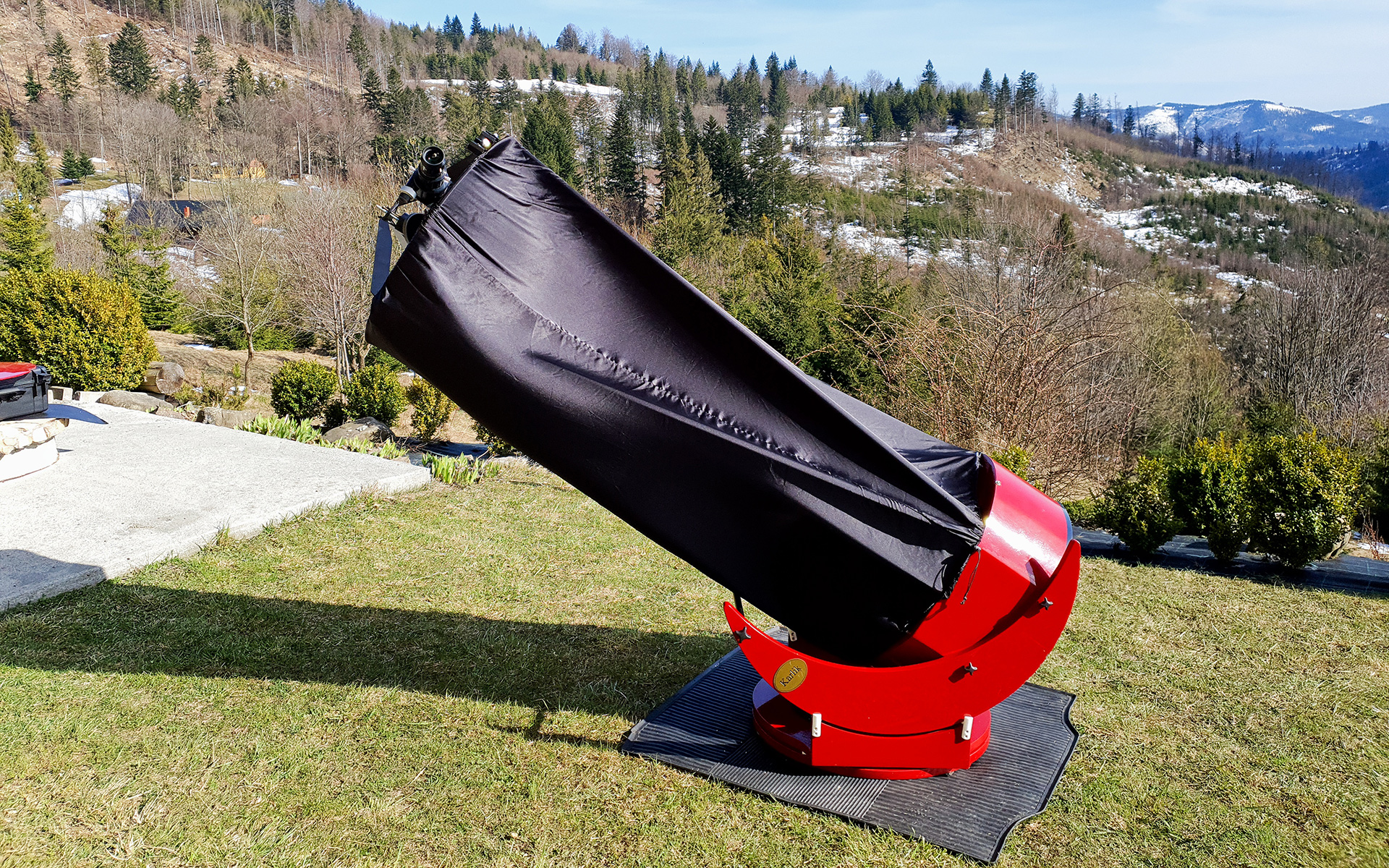

Montaż teleskopu jest typu Dobsona. Umożliwia on ustawienie teleskopu w dowolnej pozycji.
Dodatkowe akcesoria
Do teleskopu posiadamy następujące akcesoria:
● oulary 2: i 1,25" o różnych ogniskowych, które umożliwiają obserwację obiektów o różnych rozmiarach kątowych.
● sukacz typu Red-Dot, który pomaga w celowaniu w obserwowane obiekty.
● fltry.
● pzostałe elementy jak pokrowiec, osłona, drabinka, mocowania.
Użytkowanie

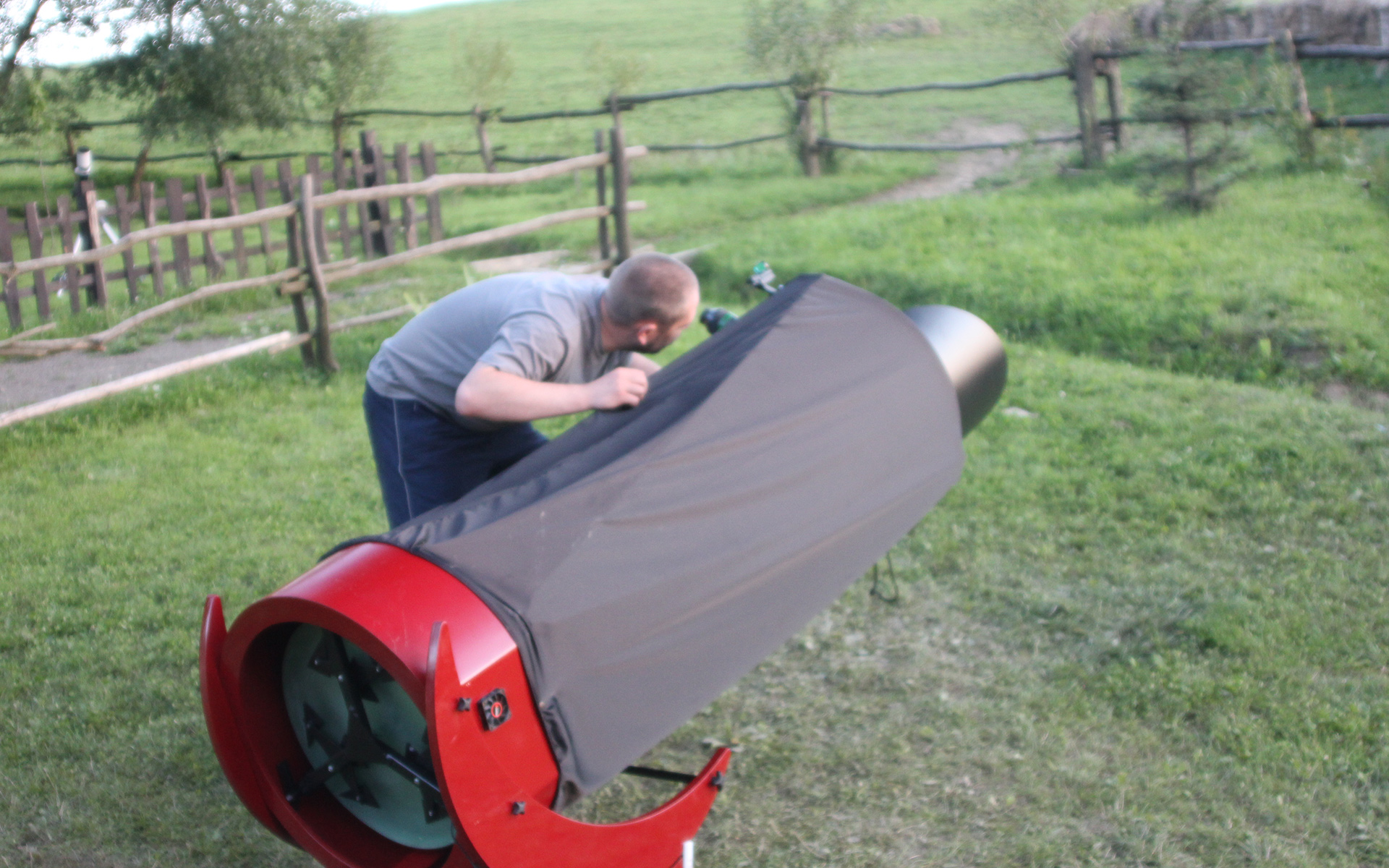

Teleskop jest stosunkowo łatwy w obsłudze. Aby rozpocząć obserwację, należy wybrać odpowiedni okular, ustawić teleskop w żądanej pozycji i skierować go na obserwowany obiekt.

Parametry techniczne teleskopu "Karlik":
● średnica zwierciadła głównego: 500 mm (20 cali);
● ogniskowa: 2150 mm;
● światłosiła: f/4,3;
● rozmiar zwierciadła wtórnego: 140x100 mm;
● zakres obsługiwanych powiększeń dla okularów od 4 do 30 mm: 70-540 razy;
● minimalne sensowne powiększenie: 70 razy, przy źrenicy wyjściowej 7,1 mm;
● najmniejsze powiększenie, przy którym rozdzielczość oka jest równa rozdzielczości teleskopu – najniższe powiększenie rozdzielcze: 250 razy (okular 9 mm);
● powiększenie rozdzielcze. Każdy teleskop o danej średnicy charakteryzuje się swoim powiększeniem rozdzielczym – jest to powiększenie, przy którym punktowe detale dostrzegalne w okularze teleskopu są widoczne pod kątem 1 minuty kątowej, czyli równym zdolności rozdzielczej naszego oka: 217 razy (okular 10 mm);
● zdolność rozdzielcza dla fali światła o długości λ=560 nm: 0,28"
● teoretyczny zasięg teleskopu: +15,5 mag;
● powierzchnia zwierciadła głównego: 1963,5 cm²;
● prawdziwe pole zbiorcze powierzchni zwierciadła (uwzględniając obstrukcję): 1885 cm²;
● obstrukcja liniowa: 20%
● obstrukcja w powierzchni: 4%
● ilość zbieranego światła w stosunku do ludzkiego oka: 5100 razy;

Uwaga. Teleskop jest do dypozycji każdego uczestnika zlotu, spotkania astronomicznego, na którym się pojawi.
Ostatnia osoba, kończąca obserwacje zobowiązania jest do zabezpieczenia teleskopu na pozostałą część nocy.
